Die Mappe enthält 6 Pläne auf 6 großformatigen Blättern (DIN A1) mit zahlreichen Konstruktionszeichnungen und Detailskizzen.

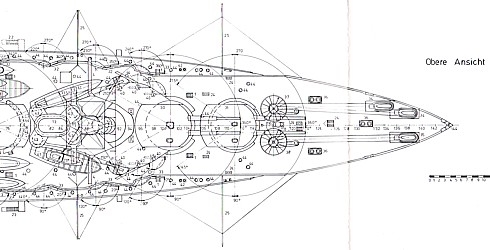

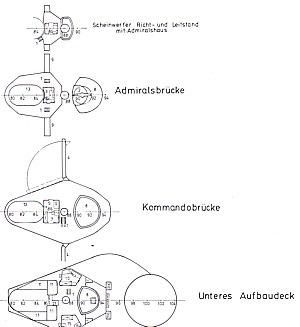

Inhalt: - Linienschiff Ostfriesland: Seitenansicht, Obere Ansicht - Linienschiff König: Stb-Seitenansicht, Takelriß - Linienschiff König: Obere Ansicht, Unteres Aufbaudeck, Hinteres Aufbaudeck, Kommandobrücke, Admiralsbrücke, Scheinwerfer-, Richt- und Leitstand - Linienschiff König: Obere Scheinwerferbrücke (Fockmast), Obere Scheinwerferbrücke (Großmast), Untere Scheinwerferbrücke (Fockmast), Untere Scheinwerferbrücke (Großmast), Admiralsbrücke, Brücke, Kommandobrücke, Aufbaudeck, Oberdeck mit hinterem und unterem Aufbaudeck - Linienschiff König: Batteriedeck, Zwischendeck, Panzerdeck - Linienschiff König: Oberes Plattformdeck, Unteres Plattformdeck, Stauung
Die Pläne befinden sich gefaltet in einer Klarsichthülle (Großformat). Aus dem Verlag Bernard & Graefe, 1999.
Gewicht: 440 Gramm |
