Fritz Köhl & Axel Niestle: Planmappe: Uboottyp IX C

Die Mappe enthält 23 Pläne auf großformatigen 10 Blättern (DIN A1) mit zahlreichen Konstruktionszeichnungen und Detailskizzen.

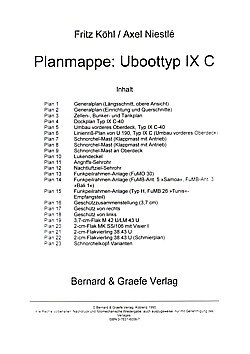

Inhalt:

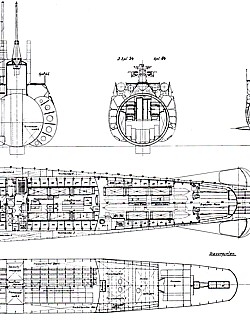

• Generalplan (Längsschnitt, obere Ansicht)
• Generalplan (Einrichtung und Querschnitte)
• Zellen-, Bunker- und Tankplan
• Dockplan Typ IX C-40
• Umbau vorderes Oberdeck, Typ IX C-40
• Linienriß-Plan von U 190, Typ IX C (Umbau vorderes Oberdeck)
• Schnorchel-Mast (Klappmast mit Antrieb)
• Schnorchel-Mast (Klappmast mit Antrieb)
• Schnorchel-Mast an Oberdeck
• Lukendeckel
• Angriffs-Sehrohr
• Nachtluftziel-Sehrohr

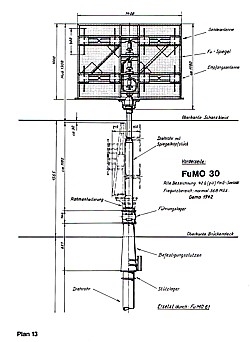

• Funkpeilrahmen-Anlage (FuMO 30)
• Funkpeilrahmen-Anlage (FuMB-Ant. 5 »Samoa«, FuMB-Ant. 3 »Bali 1«)
• Funkpeilrahmen-Anlage (Typ H, FuMB 26 »Tunis«-Empfangsteil)
• Geschützzusammenstellung (3,7 cm)
• Geschütz von rechts
• Geschütz von links
• 3,7-cm-Flak M 42 U/LM 43 U
• 2-cm-Flak MK SS/106 mit Visier I
• 2-cm-Flakvierling 38.43 U
• 2-cm-Flakvierling 38.43 U (Schmierplan)
• Schnorchelkopf-Varianten

Die Pläne befinden sich gefaltet in einer Kunststoffhülle (Großformat).
Aus dem Verlag Bernard & Graefe, 1990.

Gewicht: 580 Gramm
