Eberhard Rössler & Fritz Köhl: Planmappe: Uboottyp XXIII

Eberhard Rössler & Fritz Köhl: Planmappe: Uboottyp XXIII

Zoom Bild vergrößern

39,00 EUR

inkl. 7 % MwSt. zzgl. Versandkosten

Lieferzeit:1-4 Tage (auf Lager) 1-4 Tage (auf Lager)

Art.Nr.: 9783763760084
Gewicht: 0.900 kg
Verlag: Bernard & Graefe Verlag
Mehr Artikel von: Bernard & Graefe Verlag

Artikeldatenblatt drucken

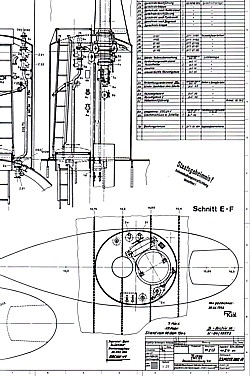

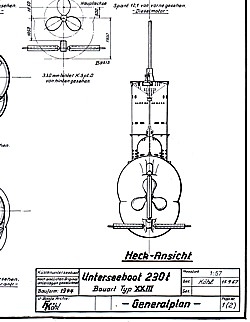

Die Mappe enthält 27 Pläne auf großformatigen 12 Blättern (ca. DIN A1) mit zahlreichen Konstruktionszeichnungen und Detailskizzen.

Inhalt:

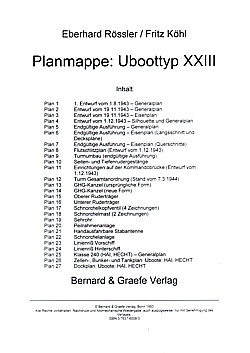

  • 1. Entwurf vom 1.8.1943 – Generalplan
  • Entwurf vom 19.11.1943 – Generalplan
  • Entwurf vom 19.11.1943 – Eisenplan
  • Entwurf vom 1.12.1943 – Silhouette und Generalplan
  • Endgültige Ausführung – Generalplan
  • Endgültige Ausführung – Eisenplan (Längsschnitt und Deckspläne)
  • Endgültige Ausführung – Eisenplan (Querschnitte)
  • Flutschlitzplan (Entwurf vom 1.12.1943)
  • Turmumbau (endgültige Ausführung)
  • Seiten- und Tiefenrudergestänge
  • Einrichtungen auf der Kommandobrücke (Entwurf vom 1.12.1943)
  • Turm Gesamtanordnung (Stand vom 7.3.1944)
  • GHG-Kanzel (ursprüngliche Form)
  • GHG-Kanzel (neue Form)
  • Oberer Ruderträger
  • Unterer Ruderträger
  • Schnorchelkopfventil (4 Zeichnungen)
  • Schnorchelmast (2 Zeichnungen)
  • Sehrohr
  • Peilrahmenanlage
  • Handausfahrbare Stabantenne
  • Schnorchelanlage
  • Linienriß Vorschiff
  • Linienriß Hinterschiff
  • Klasse 240 (HAI, HECHT) – Generalplan
  • Zellen-, Bunker- und Tankplan: Uboote: HAI. HECHT
  • Dockplan: Uboote: HAI, HECHT
Die Pläne befinden sich gefaltet in einer Kunststoffhülle (Großformat).
Aus dem Verlag Bernard & Graefe, 1993.

Gewicht: 900 Gramm
Eberhard Rössler & Fritz Köhl: Planmappe: Uboottyp XXIIIEberhard Rössler & Fritz Köhl: Planmappe: Uboottyp XXIII
